Карнизный свес — выступающая за стену часть кровли шириной 300-500 мм, защищающая стены от осадков и обеспечивающая вентиляцию подкровельного пространства. Монтаж включает устройство стропильной системы с выносом, укладку подкладочного ковра, установку карнизной планки (капельника) и подшивку софитами или доской. Регулируется СП 17.13330.2017, СП 70.13330.2012, СП 2.13130.2020. Ключевые требования: минимальный вылет свеса 300 мм, вентиляционный зазор не менее 50 мм, подшивка с перфорацией для вентиляции.
Материал подготовлен специалистами ПТО СК «ЛенСтройКомплект», ИНН 7813632577
Обновлено: 15 августа 2026 г.
Формат: оперативная шпаргалка для подрядчиков и технадзора
Карнизный свес — критически важный элемент кровли, от правильного монтажа которого зависит срок службы стен, вентиляция подкровельного пространства и внешний вид здания.
Последовательность монтажа
1. Проектирование свеса
- Определение ширины вылета: 300-500 мм (для защиты стен)
- Расчёт нагрузки на вынос стропил (снеговая, ветровая)
- Выбор типа подшивки: софиты, доска, металлические панели
- Определение способа вентиляции: перфорированные софиты или вентиляционные решётки
2. Устройство стропильной системы с выносом
- Монтаж стропил с выносом за стену на 300-500 мм
- Установка кобылок (для усиления выноса) при необходимости
- Монтаж обрешётки с учётом свеса
- Обработка древесины антисептиком и антипиреном
3. Укладка гидроизоляции и подкладочного ковра
- Монтаж гидро-ветрозащитной мембраны с заходом на свес
- Укладка подкладочного ковра на карнизном свесе (ширина 1 м от края)
- Нахлёст полотен не менее 100 мм
- Крепление кровельными гвоздями с широкими шляпками
4. Установка карнизной планки (капельника)
- Монтаж карнизной планки по краю свеса
- Крепление оцинкованными гвоздями с шагом 200 мм
- Нахлёст планок не менее 50 мм
- Обеспечение стока воды в водосточную систему
5. Подшивка свеса
- Вариант А: софиты (ПВХ или металлические с перфорацией)
- Монтаж направляющих профилей
- Установка софитов с защёлкиванием
- Обеспечение вентиляции через перфорацию
- Вариант Б: доска (обрезная, строганая)
- Монтаж с зазором 5-10 мм для вентиляции
- Обработка антисептиком и окраска
- Крепление саморезами с потайной головкой
- Вариант В: металлические панели (профлист, кассеты)
- Монтаж обрешётки с шагом 400 мм
- Крепление саморезами с прокладками
6. Устройство вентиляции
- Обеспечение вентиляционного зазора не менее 50 мм
- Установка вентиляционных решёток (если софиты без перфорации)
- Проверка тяги: воздух должен поступать через свес и выходить через конёк
7. Приёмка работ
- Проверка ширины свеса (300-500 мм)
- Проверка вентиляционного зазора (≥50 мм)
- Проверка качества подшивки (отсутствие щелей, надёжность крепления)
- Оформление исполнительной документации

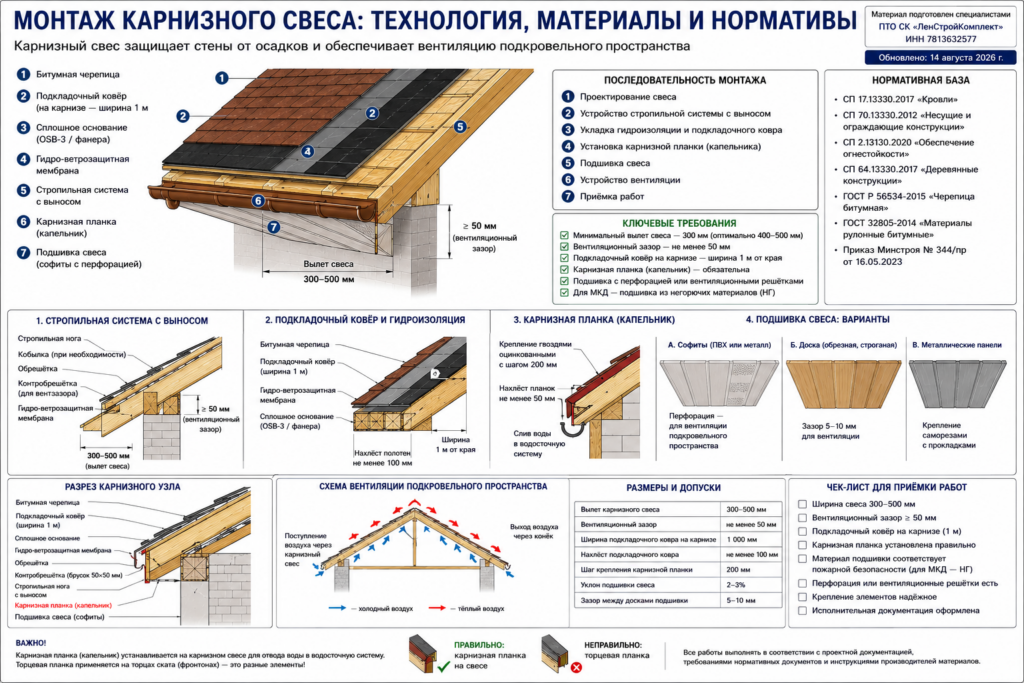

Монтаж карнизного свеса: техническое руководство
Нормативная база
| Документ | Что регулирует | Статус |
|---|---|---|
| СП 17.13330.2017 «Кровли» | Требования к карнизным свесам, минимальный вылет, конструкция | ✅ Действует |
| СП 70.13330.2012 «Несущие и ограждающие конструкции» | Производство работ, контроль качества, допуски | ✅ Действует |
| СП 2.13130.2020 «Обеспечение огнестойкости» | Пожарная безопасность материалов подшивки | ✅ Обязателен |
| СП 64.13330.2017 «Деревянные конструкции» | Стропильная система, обработка древесины | ✅ Действует |
| ГОСТ Р 56534-2015 «Черепица битумная» | Требования к подкладочному ковру | ✅ Действует |
| ГОСТ 32805-2014 «Материалы рулонные битумные» | Технические требования к подкладочным материалам | ✅ Действует |
| Приказ Минстроя № 344/пр от 16.05.2023 | Исполнительная документация | ✅ Обязателен до 01.09.2029 |
Типичные ошибки
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Путаница: торцевая vs карнизная планка | Торцевая планка для фронтонов, карнизная — для свеса. Установка не той планки = протечки | Использовать карнизную планку (капельник) на свесе |
| Отсутствие вентиляционного зазора | Конденсат, гниение стропил, плесень | Зазор ≥50 мм, перфорированные софиты |
| Горючие материалы подшивки в МКД | Предписания пожарного надзора, требование замены | Для МКД — негорючие материалы (металл, НГ-софиты) |
| Недостаточный вылет свеса | Намокание стен, разрушение отделки | Минимум 300 мм, оптимально 400-500 мм |
| Отсутствие подкладочного ковра на свесе | Протечки при таянии снега, образование наледи | Подкладочный ковёр шириной 1 м от края |
| Неправильное крепление софитов | Отрыв при ветре, деформация | Крепление по инструкции производителя |
| Отсутствие обработки древесины | Гниение, поражение насекомыми | Антисептик + антипирен (обязательно) |
| Неправильный уклон подшивки | Скопление воды, протечки | Уклон 2-3% от стены к краю |
Чек-лист для приёмки работ
Конструкция
☐ Ширина свеса: 300-500 мм — СП 17.13330.2017
☐ Вынос стропил достаточен для нагрузки — СП 64.13330.2017
☐ Кобылки установлены (при необходимости)
☐ Древесина обработана антисептиком и антипиреном — СП 64.13330.2017
Гидроизоляция
☐ Подкладочный ковёр на свесе (ширина 1 м) — СП 17.13330.2017
☐ Нахлёст полотен ≥100 мм
☐ Карнизная планка (капельник) установлена
☐ Крепление карнизной планки: шаг 200 мм
Подшивка
☐ Материал подшивки соответствует требованиям пожарной безопасности (для МКД — НГ) — СП 2.13130.2020
☐ Вентиляционный зазор ≥50 мм
☐ Перфорация или вентиляционные решётки для вентиляции
☐ Крепление надёжное, без щелей
Вентиляция
☐ Воздух поступает через свес
☐ Воздух выходит через конёк
☐ Проверка тяги: положительная
Документация
☐ Акты скрытых работ (стропильная система, подкладочный ковёр) — Приказ № 344/пр
☐ Исполнительная документация
☐ Сертификаты на материалы
📖 Подробнее: Капитальный ремонт кровли МКД: полное руководство
⚠️ Дисклеймер
Материал носит информационный и справочный характер. Конкретная конструкция карнизного свеса определяется проектом, типом кровли и требованиями заказчика. СК «ЛенСтройКомплект», как подрядная организация, не несёт ответственности за последствия использования данной информации без учёта конкретных обстоятельств объекта.
